คู่มือการใช้งาน Meilan : M4 Bluetooth wireless bike computer
โดย aomchom , 11/12/2019 15:16 , ผู้ชม 1586 , หัวข้อ : Technique



Bluetooth wireless bike computer M4


M4_02

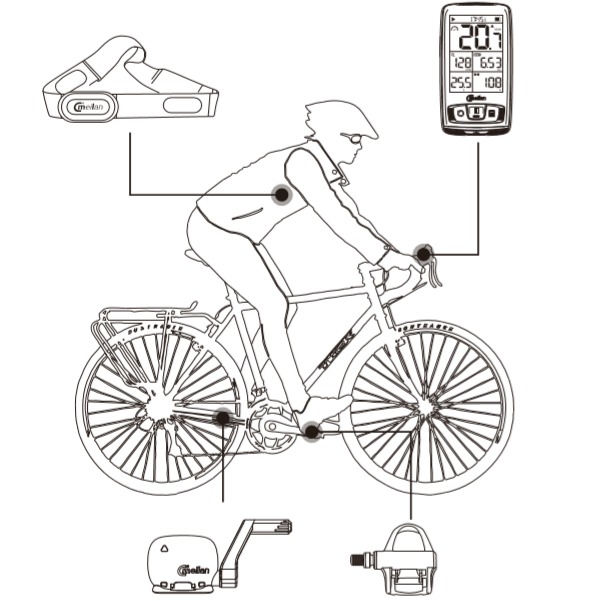

M4 คอมพิวเตอร์จักรยานไร้สายมาพร้อมหน้าจอแสดงผลที่มีความละเอียดสูงขนาด 2.5 นิ้ว อาศัยการส่งข้อมูลผ่านสัญญาณ BLE4.0/ANT+ โดยข้อมูลจะถูกรวบรวมจาก เซนเซอร์ความเร็วและเซนเซอร์วัดรอบขา ที่ติดอยู่ flat fork ส่วนท้ายจักรยาน, เครื่องวัดอัตราเต้นหัวใจและ power meter ที่เชื่อมต่ออยู่กับ M4 สามารถแสดงผลได้อย่างแม่นยำ ช่วยให้นักปั่นสามารถจัดการข้อมูลการฝึกซ้อมได้สะดวกมากยิ่งขึ้น

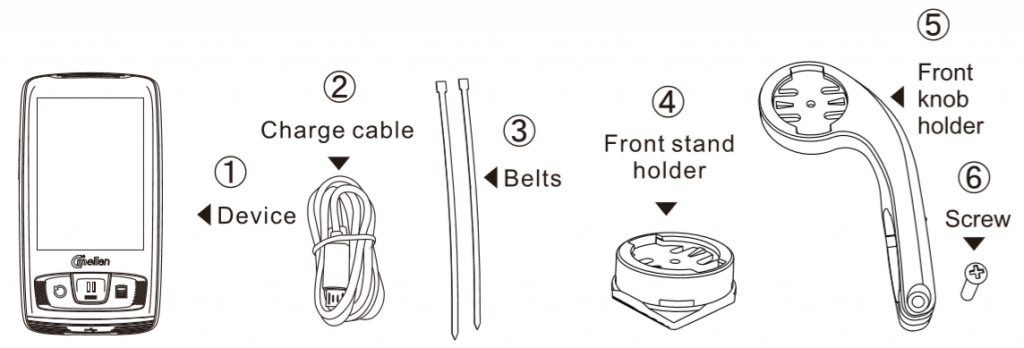

ผลิตภัณฑ์และวิธีการติดตั้ง

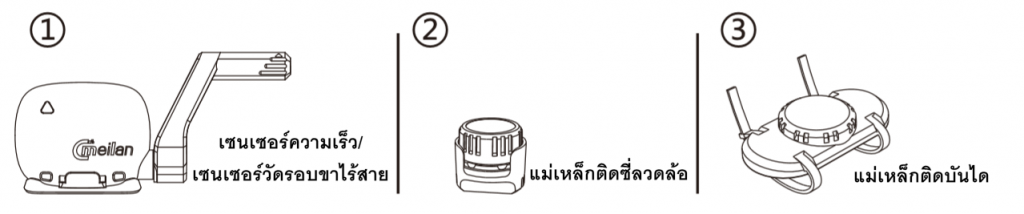

ติดตั้งตัวเซนเซอร์


M4_03

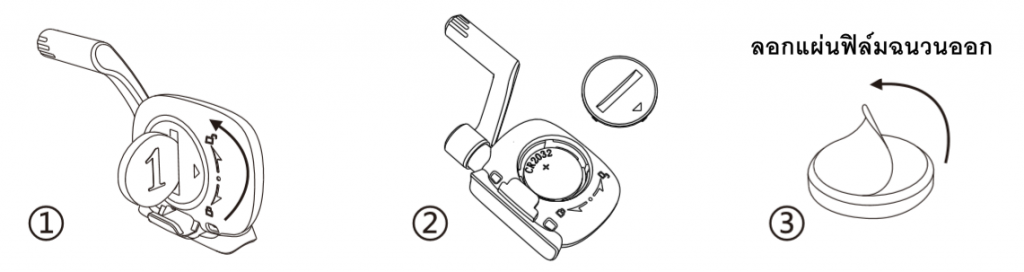

1. หมายเหตุ: เมื่อใช้อุปกรณ์เป็นครั้งแรก โปรดคลายฝาครอบแบตเตอรี่ด้านหลังตัวเซนเซอร์ความเร็ว/เซนเซอร์วัดรอบขาออกด้วยเหรียญ ลอกฟิล์มฉนวนออกจากแบตเตอรี่ ปิดฝาครอบให้แน่น แบตเตอรี่และอุปกรณ์จะสามารถทำงานได้ตามปกติ




M4_04

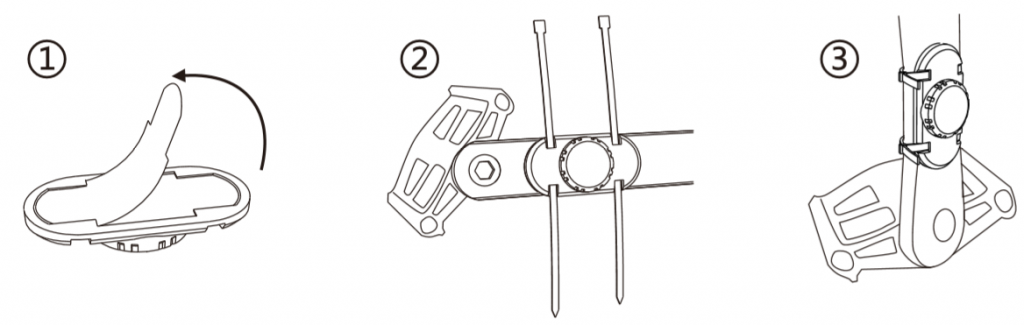

2. ลอกแผ่น 3M ที่อยู่ด้านหลังแม่เหล็กติดขาจานออก และนำไปติดบริเวณขาบันไดด้านใน จากนั้นยึดด้วยสายรัดไนลอนทั้ง 2 เส้น ตัดปลายสายส่วยเกินออก

   M4_05

3. ติดตั้งแม่เหล็กติดซี่ลวดล้อจักรยาน หมุนให้แน่น จนมั่นว่าแม่เหล็กจะไม่ขยับเมื่อล้อหมุนด้วยเร็ว

M4_06

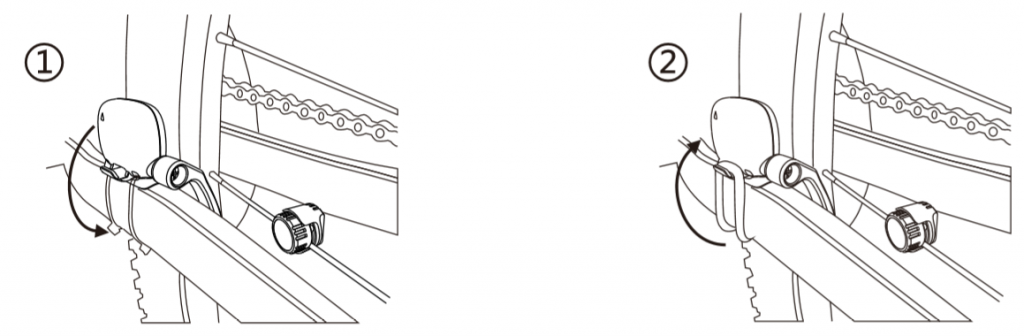

4. ติดอุปกรณ์เซนเซอร์ความเร็ว/เซนเซอร์วัดรอบขาตามบริเวณที่แสดงในภาพด้านล่าง รัดให้แน่นด้วยสายรัดไนลอนทั้ง 2 เส้น และยึดอีกรอบด้วยหนังยาง

      M4_07

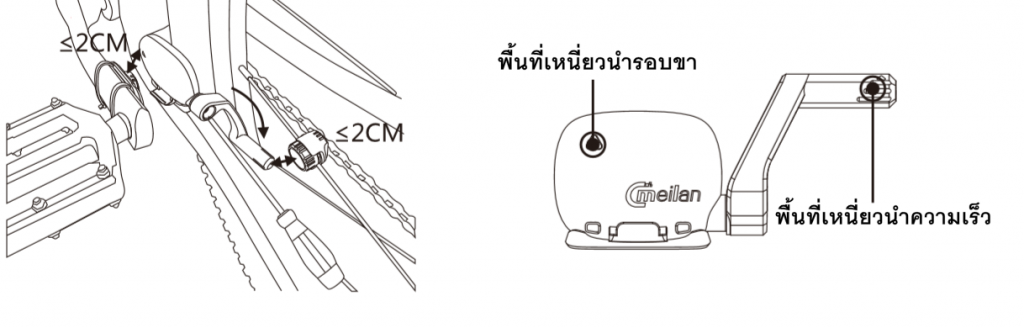

5. หมายเหตุ:  แกนกลางของแม่เหล็กติดขาจานและแม่เหล็กติดซี่ลวดล้อ  จะต้องอยู่ในตำแหน่งแนวเดียวกับชิ้นส่วนของเซนเซอร์  ซึ่งระยะห่างระหว่างแม่เหล็กและเซนเซอร์ต้องไม่เกิน 2CM. หากเกินมากกว่านั้น อุปกรณ์อาจไม่สามารถรับสัญญาณจากการหมุนได้  คุณสามารถใช้ไขควงเพื่อคลายเกลียวสกรูและปรับระยะห่างระหว่างเซนเซอร์และแม่เหล็ก ดูได้จากสามเหลี่ยมขนาดเล็กที่ตัวของอุปกรณ์  ตามที่แสดงบนภาพด้านล่าง:

 M4_08

ผลิตภัณฑ์และวิธีการติดตั้ง

M4_09


การติดตั้งอุปกรณ์

การติดตั้งอุปกรณ์ (สามารถติดตั้งได้ 2 ตำแหน่ง)

1. การติดตั้งบนแฮนด์จักรยาน

ติดตั้งขายึดเข้ากับแฮนด์จักรยาน ขันสกรูให้แน่น และใส่อุปกรณ์ตามที่แสดงในภาพ หมุนอุปกรณ์ M4 ตามเข็มนาฬิกา ให้อยู่ในตำแหน่ง 90 องศาเพื่อให้อุปกรณ์ล็อกเข้าที่


วิธีการถอด : หมุนอุปกรณ์ M1 ให้อยู่ตำแหน่ง 90 องศาตามเข็มนาฬิกาเพื่อปลดล็อกอุปกรณ์และยกออกจากที่ยึด

M4_10

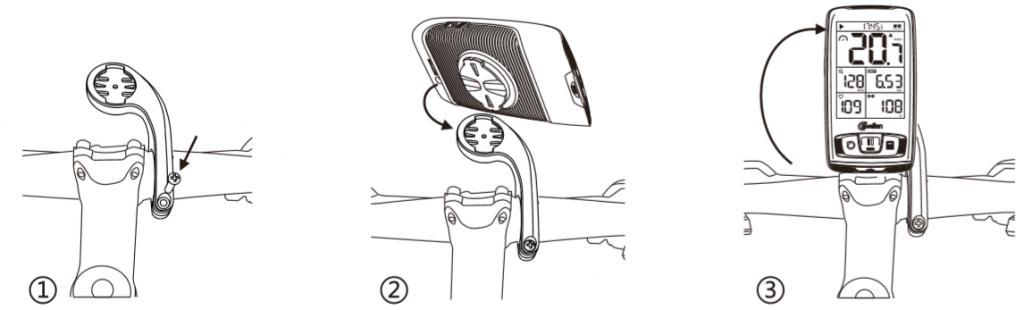

2. การติดตั้งบนสเต็ม

หลังจากเลือกตำแหน่งที่เหมาะสมสำหรับติดอุปกรณ์  ติดตัวยึดให้แน่นด้วยสายรัด 2 เส้น ตามภาพที่แสดงกดอุปกรณ์ลงไปเบาๆและหมุนตามเข็มนาฬิกาจนอุปกรณ์ล็อกเข้าที่

M4_11

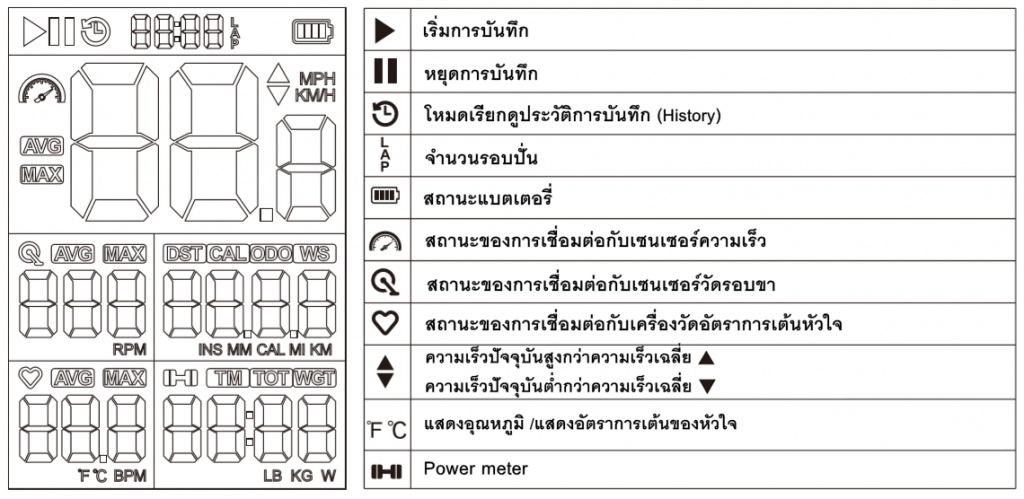

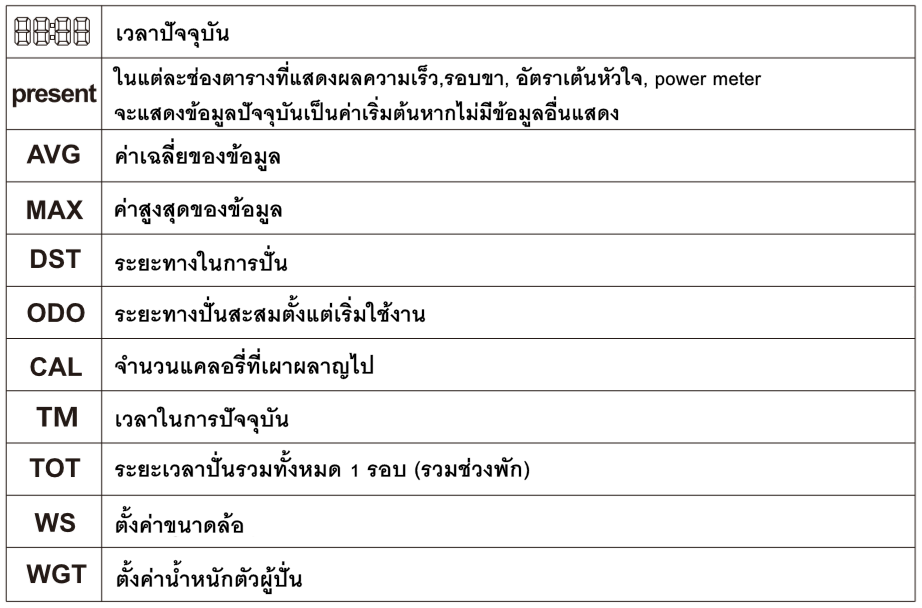

สัญลักษณ์และความหมาย

M4_12

M4_13

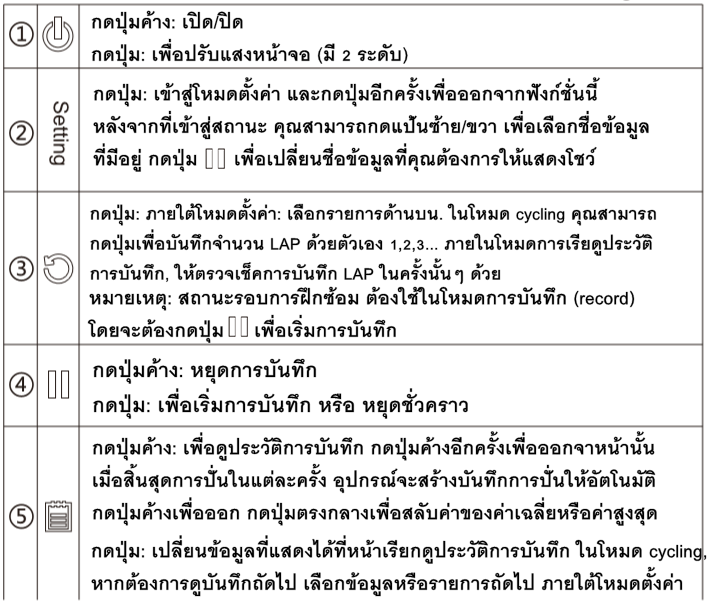

การใช้งานแป้นและพอร์ต USB

M4_14


M4_15

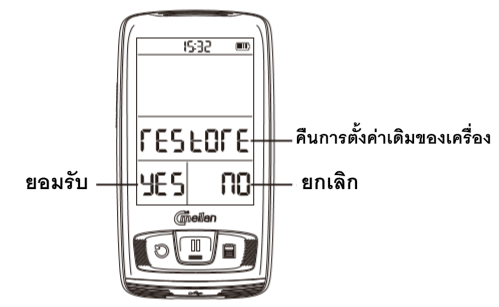

เรียกคืนการตั้งค่าเดิมของเครื่อง : กดปุ่ม Power และปุ่ม setting พร้อมกัน        หน้าจอจะแสดงตามด้านล่าง

M4_16

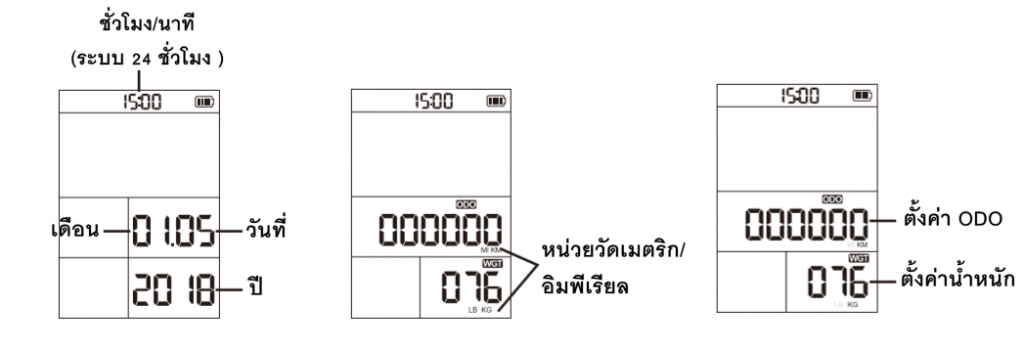

การตั้งค่าอุปกรณ์และการใช้

รายการที่ตั้งค่า: วัน เวลา, หน่วยวัดระบบ Metric และ Imperial, ODO,น้ำหนัก, การจับคู่/ล้างการจับคู่อุปกรณ์


M4_17

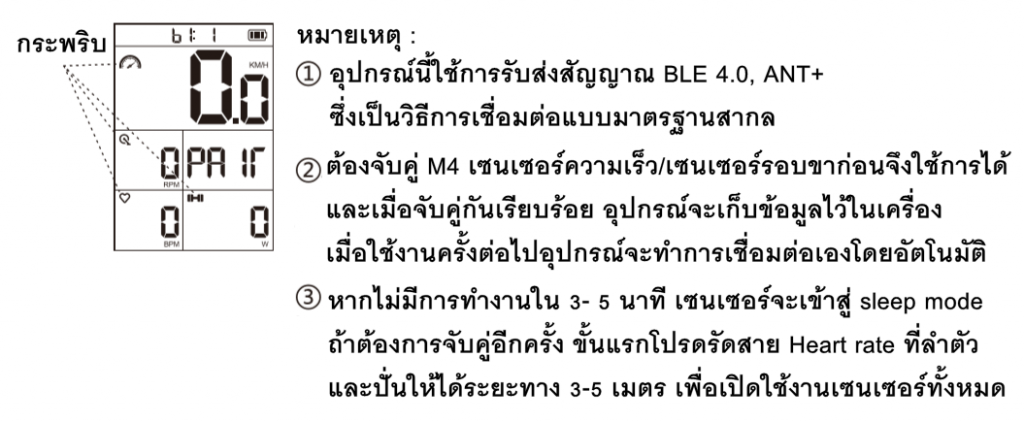

โครงสร้างของกระบวนการจับคู่ ระหว่างตัวเครื่อง M4 และเซนเซอร์ความเร็ว/เซนเซอร์วัดรอบขา, เครื่องวัดอัตราเต้นหัวใจ, power meter

1. เมื่อสัญลักษณ์ของ ความเร็ว (speed), รอบขา (cadence), เครื่องวัดอัตราเต้นหัวใจ (HRM), power meter เกิดการกระพริบ หมายถึง อุปกรณ์อยู่ในระหว่างการค้นหาและจับคู่ เมื่อใดก็ตามที่เซนเซอร์จับคู่สำเร็จ สัญลักษณ์จะหยุดกระพริบ


M4_18

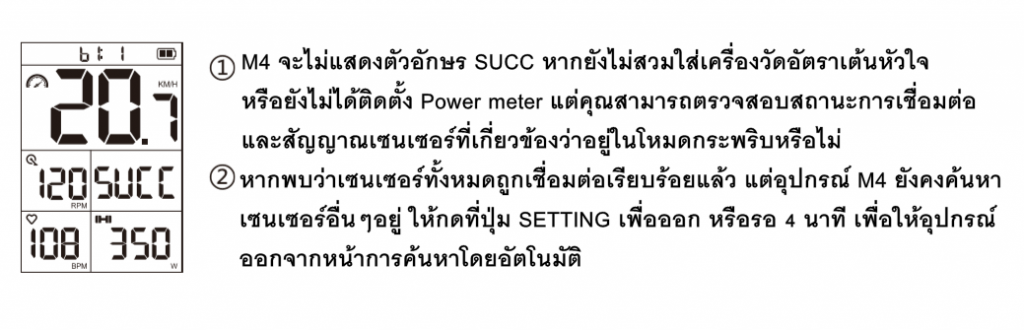

2. SUCC ที่ปรากฏบนหน้าจอ หมายถึงตัวอุปกรณ์ M4 ทำการจับคู่กับเซนเซอร์ของอุปกรณ์อื่นๆ เรียบร้อยแล้ว (เซนเซอร์ความเร็ว, เซนเซอร์วัดรอบขา, เครื่องวัดอัตราเต้นหัวใจ) และหน้าจอจะกลับสู่การใช้งานในหน้าหลัก

M4_19

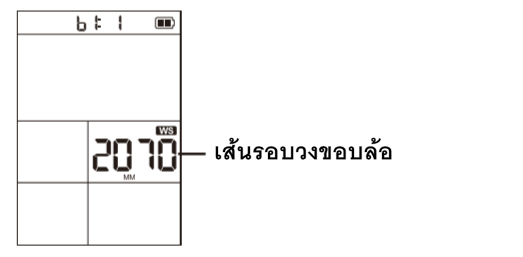

3. Bl:1 หมายถึงจักรยานคันแรก; หลักจากเชื่อมต่อเรียบร้อยแล้ว  บนหน้าจอจะให้คุณระบุความยาวของขอบล้อ

M4_20


4. Bl:2 หลังจากใส่ความยาวขอบล้อของจักรยานคันแรกไปแล้ว กดที่ปุ่มขวา เพื่อเข้าสู่กระบวนการค้นหาจักรยานคันที่สอง (M4 สามารถจัดเก็บข้อมูลจักรยานได้ถึง 2 คัน)

M4_21


5. หลังจากจับคู่ในครั้งแรก หากเข้าสู่หน้าการตั้งค่า หน้าจอจะแสดง CLrPAIr (clear the paring) หากต้องการเชื่อมต่อเซนเซอร์ใหม่ คุณต้องล้างการจับคู่ทั้งหมดก่อน และทำการจับคู่กับเซนเซอร์ใหม่อีกครั้ง

M4_22


พอร์ตเสียบชาร์จ USB : ควรใช้ Input DC 5V 0.5A   ที่มีมาตรฐาน หรือ สายชาร์จโทรศัพท์มือถือเพื่อชาร์จอุปกรณ์

วิธีการชาร์จแบตเตอรี่สำหรับเซนเซอร์ความเร็ว/เซนเซอร์วัดรอบขา

ด้านหลังอุปกรณ์จะบรรจุแบตเตอรี่กระดุม CR2032 อยู่ 1 ชิ้น ใช้งานได้นาน 4 เดือน  ซึ่งหากตัวอุปกรณ์เครื่องวัดคอมพิวเตอร์ หรือแอปพลิเคชั่นไม่สามารถตรวจจับเซนเซอร์ อาจเป็นไปได้ได้ว่าแบตเตอรี่หมด หรือเซนเซอร์เกิดการเสียหาย ทั้งนี้คุณสามารถเปลี่ยนแบตเตอรี่ใหม่โดยทำตามวิธีตามภาพด้านล่าง จากนั้นหมุนฝาครอบให้แน่น


M4_23


ตั้งค่าเส้นรอบวงขอบล้อ

ในตารางด้านล่าง คุณสามารถค้นหาเส้นรอบวงของยางหรือวัดความยาวเส้นรอบวงด้วยตัวเอง โดยการทำให้ล้อหมุนเพื่อให้ได้ค่าที่แม่นยำ เริ่มจากใส่ valve stem ใช้แรงดันลมยางในระดับปกติ  จากนั้นทำสัญลักษณ์เป็นจุดอ้างอิงบนพื้นถนนและถ่ายน้ำหนักตัวผู้ขับขี่ลงบนบันได เมื่อล้อหมุนครบ 1 รอบให้วัดระยะทางการเคลื่อนที่ของล้อบนถนนโดยใช้หน่วยวัดเป็นไมล์

*ตารางสำหรับการอ้างอิง

M4_24


Product Parameters

Input: DC 5V o.5Ah

ความจุแบตเตอรี่: 800mAh, สามารถใช้ได้นานกว่า 80 ชั่วโมง หากไม่เปิดแสงสว่างหน้าจอ

เซนเซอร์แบตเตอรี่: ถอดเปลี่ยนแบตเตอรี่ได้, 230mAh

คลื่นความถี่ Wireless: 2400-2483.5Mhz

อุณหภูมิ: -10 °C ~ 40°C

อายุการใช้งาน: 1000ครั้ง/5000ชั่วโมง

กันน้ำ: IPX5


คำเตือน

1. อุปกรณ์นี้มีแบตเตอรี่ ห้ามทิ้งแบตเตอรี่ลงน้ำหรือสถานทีใดๆ โดยปราศจากการรัดกุมให้ปลอดภัย และห้ามวางผลิตภัณฑ์ไว้ในสถานที่ ที่มีประกายไฟ หรือในสภาพแวดล้อมที่มีอุณหภูมิสูง

2. หากคุณไม่ได้ใช้งานในระยะเวลา 6 เดือน โปรดชาร์จอุปกรณ์อย่างน้อย 1 ครั้ง เพราะถ้าหากไม่ชาร์จไว้เลย จะทำให้แบตเตอรี่ไม่สามารถชาร์จได้อย่างเต็มประสิทธิภาพ และยังส่งผลกระทบต่อการใช้งาน

3. ผลิตภัณฑ์นี้สามารป้องกันน้ำได้ในระดับนึงในสภาพอากาศที่มีฝนตกปรอยๆหรือไม่หนักมาก ห้ามวางไว้ในที่ๆมีฝนตกหนัก หรือแช่ในน้ำ หากฝ่าฝืนและเกิดกรณีเสียหายลูกค้าจะต้องเป็นผู้รับผิดชอบทั้งหมด

4. ผลิตภัณฑ์นี้เกี่ยวข้องกับคลื่นความถี่วิทยุซึ่งพัฒนาขึ้นตามกฎหมายและระเบียบข้อบังคับที่เกี่ยวข้องของสหภาพยุโรป ฉะนั้นโปรดปฏิบัติตามข้อบังคับการจัดการวิทยุท้องถิ่นเมื่อนำไปใช้งานในภูมิภาคอื่น ตลอดจนการใช้งานในต่างประเทศหรือภูมิภาคอื่นๆ


การรับประกันหลังการขาย

1. รับประกันฟรี 1 ปี สำหรับผู้จัดหน่ายที่ได้รับอนุญาตทั้งหมด หรือลูกค้าที่เก็บบิลใบสั่งซื้อไว้

2. อุปกรณ์เสริมและชิ้นส่วนเชื่อมต่อไม่ได้อยู่ภายใต้การครอบคลุมของการประกัน

3. ประกันจะไม่ครอบคลุม หากเกิดกรณีใช้งานนอกเหนือจากคำแนะนำในคู่มือ

4. หากมีการถอดชิ้นส่วนเพื่อซ่อมแซมเอง หรือมีการดัดแปลงผลิตภัณฑ์ บริษัทจะไม่รับผิดชอบในความสูญหายและชำรุดของอุปกรณ์ดังกล่าว

 *ผลิตภัณฑ์นี้อยู่ภายใต้กฎหมายสิทธิบัติ ของสหภาพยุโรป, สหรัฐอเมริกา และจีน ห้ามทำการลอกเลียนแบบใดๆ ทั้งสิ้น.
